JB/T 7267—2004

　　6 試驗方法

　　6.1 合模力的檢測
　　6.1.1 檢測條件
　　a） 被測拉桿和試驗塊的溫度為室溫
　　b） 液壓系統額定工作壓力下

　　6.1.2 檢測方法
　　采用應變儀測量拉桿最大應變量的方法（也允許采用精度相當?shù)暮夏Ａ�測試儀進行檢測）

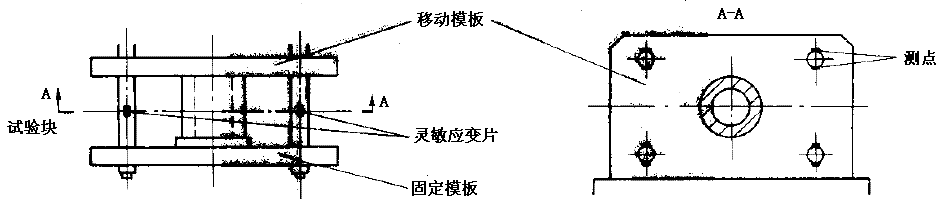

　　6.1.2.1 把試驗塊安裝在固定模板中心位置處（見圖1），試驗塊材料，尺寸按表4規定

　　6.1.2.2　在每根拉桿上，按圖1粘貼靈敏應變片兩個以上（偶數個）
　　6.1.2.3　測出拉桿應變量　（在合模機構合緊狀態下進行）.
　　6.1.2.4　 計算確定合模力F合（KN）
　　式中：
　　F_i——第ī根拉桿上所承受的軸向力，單位為KN
　　S——拉桿測試處截面積，單位為
　　∑——拉桿材料的彈性模量，單位為
　　ε_i——第ī根拉桿的應變量
　　6.2 理論注射容積的檢查
　　理論注射容積的檢查按設計值進行計算:　　V_c=(π/4)*D²_sS
　　式中：
　　V_c——理論注射容積，單位為
　　D_s——螺桿直徑，單位為㎝
　　S——額定注射行程，單位為㎝

　　6.3 塑化能力的檢測
　　　　注：塑化能力、注射速率二項可同時檢測

　　6.3.1 檢測條件
　　a） 物料推薦采用聚苯乙烯（PS）
　　b） 噴嘴處加熱溫度為216℃±6℃
　　c） 預塑時注射噴嘴處于閉鎖狀態
　　d） 額定注射行程
　　e） 螺桿為額定轉速，轉動時間與停止時間為1：1

拉桿有效間距	D、B	d	L	d1	l	安裝面平行度
200～223	170	140	170	210	20	≤0.06
224～249	200	160	200	240
250～279	225	180	225	265
280～314	250	200	250	300	30
315～354	280	225	280	330
355～399	315	250	315	365		≤0.08
400～449	350	280	350	400
450～499	400	315	400	460	40
500～559	450	360	450	510
560～629	500	400	500	560		≤0.10
630～709	560	450	560	620
710～799	630	500	630	700	50
800～899	720	560	720	780
900～999	800	630	800	870		≤0.12
1000～1119	900	720	900	970
1120～1249	1000	800	1000	1070	70
1250～1399	1100	900	1100	1200
1400～1599	1250	1000	1250	1350		≤0.15
1600～1799	1400	1100	1400	1500
1800～1999	1600	1250	1600	1700	100
2000～2239	1800	1400	1800	1950
≥2240	2000	1600	2000	2150		≤0.20
注：注塑機實際模厚小于L值時，應取小一檔的l值

　　6.3.2 檢測方法
　　用秒表或其他更精確的記時裝置記錄塑化全行程1/4處的塑化時間（T_塑化），然后對空注射，待物料冷卻后用標準衡器稱出其質量（W_塑化），再計算塑化能力（G）， G=W_塑化/2T_塑化 ，如此檢測三次，最后取三次計算結果的算術平均值，作為塑化能力值。

　　6.4 注射速率的檢測
　　6.4.1 檢測條件
　　　　按6.3.1的a）～d）
　　6.4.2 檢測方法
　　進行對空注射，并用秒表或其他更精確的記時裝置記錄其注射時間（T_注射 ），待物料冷卻后用標準衡器稱出其質量（W_注射），再計算注射速率，q= W_注射/T_注射 ，如此檢測三次，最后取三次計算結果算出平均值，作為注射速率值。


　　6.5 注射壓力的檢測
　　檢測方法：在機器空載運行的條件下，注射活塞到底，根據壓力表確定工作壓力（P_o ），然后計算注射壓力（P）　　P=(F_oP_o/F_s)*N
式中：
　　F_o——注射活塞有效截面積，單位為
　　P_o——工作壓力，單位為Mpa
　　F_s——螺桿截面積，單位為
　　N——注射油缸數量


　　6.6 模板上定位孔直徑的檢測
　　定位孔直徑采用內徑千分尺檢測


　　6.7 合模部分聯鎖安全保護裝置、運動部件動作的檢測
　　分別設定系統油壓為其額定值的25％、50％、100％及其他空載運行條件后，并分別用手動操作，半自動操作，自動操作作啟閉模動作，液壓頂出與退回動作，注射噴嘴前進與后退動作各三次，并檢查以下項目：
　　a）　手動操作控制方式是否具備且有效
　　b）　半自動操作控制方式是否具備且有效
　　c）　自動操作控制方式是否具備且有效
　　d）　合模部件聯鎖安全保護裝置是否可靠
　　e）　運動部件的動作有無爬行、卡死和明顯的沖擊現象


　　6.8 移動模板與固定模板的模具安裝面的平行度的檢測
　　a） 把試驗塊安裝在固定模板中心位置處，試驗塊材料、尺寸按表4規定
　　b） 按表5確定測量圓周線
表 5

拉桿有效間距	200～223	224～249	250～279	280～314	315～354	355～399	400～449	450～499	500～559	560～740	630～820
測量圓周線直徑	280	300	315	365	410	465	515	595	660	740	820
拉桿有效間距	710～799	800～899	900～999	1000～1119	1120～1249	1250～1399	1400～1599	1600～1799	1800～1999	2000～2239	≥2240
測量圓周線直徑	935	1050	1200	1350	1480	1750	2000	2200	2400	2700	2900

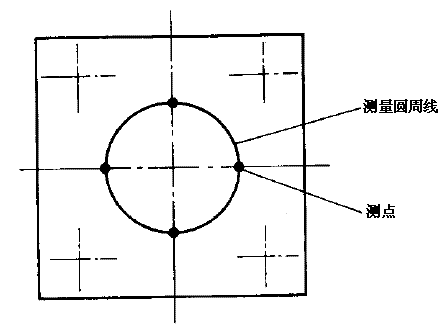

　　c）在測量時圓周線上作四個等距測量點，見圖2

　　d）當合模力為零和合模力為最大時，分別用內徑千分尺在各測點測出四個值，并取最大值和最小值之差作為平行度公差值。

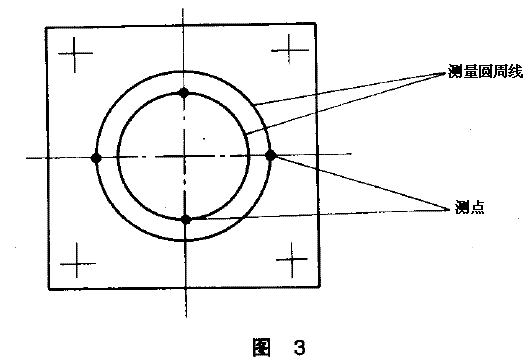

　　e） 對于矩形狀分布的拉桿間距按表6的對應測量圓周線直徑分別找測量點，見圖3

　　6.9 液壓系統的檢測
　　6.9.1 工作油溫的檢測（負責試驗完畢后進行）
　　a） 檢測位置在油箱（泵）的吸油側
　　b） 用普通溫度計檢測
　　6.9.2 滲油處數的檢測
　　a） 擦干凈已滲油部位
　　b） 　　設定系統油壓為其額定值的100％，使機器運行10min后，把出現油量每分鐘不大于三滴的部位作為滲油處數

　　6.10　電氣系統的檢測
　　6.10.1 采用目測檢查接地裝置以及保護接地符號（或PE）
　　6.10.2 按GB/T 5226.1—1996中的20.2的要求進行，檢測保護接地電路的連續性應符合其規定
　　6.10.3 按GB/T 5226.1—1996中的20.3的要求進行，檢測絕緣電阻應符合其規定
　　6.10.4 按GB/T 5226.1—1996中的20.4的要求進行耐壓試驗，應符合其規定

　　6.11 整機噪聲的檢測
　　6.11.1 檢測條件
　　a） 被檢測注塑機應離墻壁2m以上
　　b） 被測注塑機周圍.5m內應無易引起共振聲的物體，如油桶等；
　　c） 室外測量時，風速應小于6m/s（相當于4級風）；當風速大于1m/s時，傳聲器應使用風罩；
　　d） 注塑機在鎖模狀態（不注射）下運行，系統油壓為其額定值的100％
　　6.11.2 檢測方法

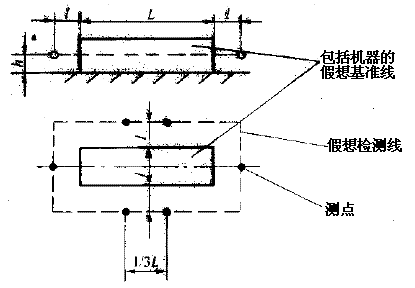

　　選用GB/T 3785—1983中規定的2型以上精度的聲級計或準確度相當?shù)钠渌麥y(cè)試儀器，按圖4、表6進行檢測，并把六個測點上最大噪聲值的算術平均值，作為整機的噪聲值

合模力（KN）	L	l
≤5000	1.0	1.5
≥5000	1.5

　　6.12 整機外觀（包括涂漆表面）的檢測
　　采用目測

　　6.13 注塑機其他參數的檢測
　　6.13.1 拉桿有效間距（水平、垂直）的檢測
　　用長度尺分別測量拉桿水平與垂直方向的內側距離
　　6.13.2 移動模板行程、最大模厚，最小模厚的檢測（三項一同檢測）
　　6.13.2.1 肘桿式（機械式）合模裝置
　　a）用長度尺測出移動模板行程S_m、模板最大開距L_max和調模距離S`<sub>m</sub>
　　b）計算最大模厚H<sub>max</sub>(H<sub>max</sub>=L<sub>max</sub>-S<sub>m</sub>) 和最小模厚H<sub>min</sub>(H<sub>min</sub>=L<sub>min</sub>-S`_m)
　　6.13.2.2 液壓式（直壓式）合模裝置
　　用長度尺測出移動模板行程S_m，最大模厚H_max和最小模厚H_min
　　6.13.3 電動機功率、加熱功率
　　采用目測
