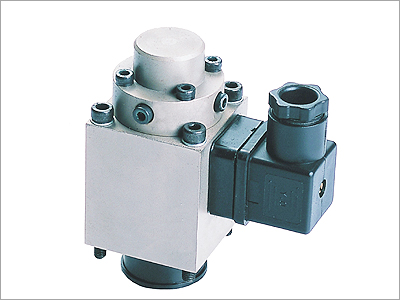

GV45-4-AT/GV45-4-B
本系列電磁鐵在其額定行程及額定電流范圍內,其輸出力與輸入信號成比例,通過內置反力彈簧改變了輸出力的特性,使系統輸出壓力更加穩定。此電磁鐵與比例控制放大器配套使用,輸入電流在額定范圍內無級調節。
※ 主要技術參數
|
型號 |
額定電流〔 A 〕 |
額定吸力〔 N 〕 |
額定行程〔 mm 〕 |
全行程〔 mm 〕 |
通電率〔%〕 |
電阻 〔 20 ℃ 〕〔 V 〕 |
力滯環〔 % 〕 |
電流滯環〔 % 〕 |
重復精度〔%〕 |
承受油壓〔 MPa 〕 |
|
GV45 - 4-AT |
0.8 |
105 |
1.4 |
1.4 |
100 |
19.5 |
£ 2 |
£ 2 |
£ 1 |
21
| |
※ 外形及安裝尺寸

|
型 號 |
外形尺寸 |
安裝尺寸 |
|
Amax |
Bmax |
Lmax |
a |
b |
L 1 |
L 2 |
D 1 |
D 2 |
D 4 |
|
GV45 – 4 – AT |
45 |
45 |
83 |
35 ± 0.2 |
35 ± 0.2 |
7 |
13 |
& 6 |
& 28 |
M5 × 60
| |
